显影液：

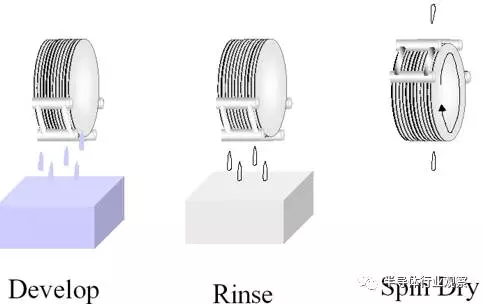

a、正性光刻胶的显影液。正胶的显影液位碱性水溶液。KOH和NaOH因为会带来可 动离子污染（MIC，Movable Ion Contamination），所以在IC制造中一般不用。普通的正胶显影液是四甲基氢氧化铵（TMAH）（标准当量浓度为0.26，温度 15～250C）。在I线光刻胶曝光中会生成羧酸，TMAH显影液中的碱与酸中和使曝光的光刻胶溶解于显影液，而未曝光的光刻胶没有影响；在化学放大光刻 胶（CAR，Chemical Amplified Resist）中包含的酚醛树脂以PHS形式存在。CAR中的PAG产生的酸会去除PHS中的保护基团（t-BOC），从而使PHS快速溶解于TMAH显 影液中。整个显影过程中，TMAH没有同PHS发生反应。

b、负性光刻胶的显影液。二甲苯。清洗液为乙酸丁脂或乙醇、三氯乙烯。

显影中的常见问题：

a、显影不完全（Incomplete Development）。表面还残留有光刻胶。显影液不足造成；

b、显影不够（Under Development）。显影的侧壁不垂直，由显影时间不足造成；

c、过度显影（Over Development）。靠近表面的光刻胶被显影液过度溶解，形成台阶。显影时间太长。

六、坚膜 （Hard Bake）

刻胶显影完成后，图形就基本确定，不过还需要使光刻胶的性质更为稳定。硬烘干可以达到这个目的，这一步骤也被称为坚膜。在这过程中，利用高温处理，可以除去光刻胶中剩余的溶剂、增强光刻胶对硅片表面的附着力，同时提高光刻胶在随后刻蚀和离子注入过程中的抗蚀性能力。另外，高温下光刻胶将软化，形成类似玻璃体在高温下的熔融状态。这会使光刻胶表面在表面张力作用下圆滑化，并使光刻胶层中的缺陷（如针孔）减少，这样修正光刻胶图形的边缘轮廓。

用O2等离子体对样品整体处理，以清除显影后可能的非望残留叫de-scumming。特别是负胶但也包括正胶，在显影后会在原来胶-基板界面处残留聚合物薄层，这个问题在结构小于1um或大深-宽比的结构中更为严重。当然在De-scumming过程中留胶厚度也会降低，但是影响不会太大。

，在刻蚀或镀膜之前需要硬烤以去除残留的显影液和水，并退火以改善由于显影过程渗透和膨胀导致的界面接合状况。同时提高胶的硬度和提高抗刻蚀性。硬烤温度一般高达120度以上，时间也在20分左右。主要的限制是温度过高会使图形边缘变差以及刻蚀后难以去除。

方法：热板，100～1300C（略高于玻璃化温度Tg），1～2分钟。

目的：

a、完全蒸发掉光刻胶里面的溶剂（以免在污染后续的离子注入环境，例如DNQ酚醛树脂 光刻胶中的氮会引起光刻胶局部爆裂）；

b、坚膜，以提高光刻胶在离子注入或刻蚀中保护下表面的能力；

c、进一步增强光刻胶与硅片表面之间的黏附性；

d、进 一步减少驻波效应（Standing Wave Effect）。

常见问题：

a、烘烤不足（Underbake）。减弱光刻胶的强度（抗刻蚀能力和离子注入中 的阻挡能力）；降低针孔填充能力（Gapfill Capability for the needle hole）；降低与基底的黏附能力。

b、烘烤过度（Overbake）。引起光刻胶的流动，使图形精度降低，分辨率变差。另外还可以用深紫外线（DUV，Deep Ultra-Violet）坚膜。使正性光刻胶树脂发生交联形成一层薄的表面硬壳，增加光刻胶的热稳定性。在后面的等离子刻蚀和离子注入（125～2000C）工艺中减少因光刻胶高温流动而引起分辨率的降低。
