三、光刻胶涂覆（Photoresist Coating）

光刻胶涂覆通常的步骤是在涂光刻胶之前，先在900-1100度湿氧化。氧化层可以作为湿法刻蚀或B注入的膜版。作为光刻工艺自身的步，一薄层的对紫外光敏感的有机高分子化合物，即通常所说的光刻胶，要涂在样品表面(SiO2)。首先光刻胶被从容器中取出滴布到置于涂胶机中的样品表面，(由真空负压将样品固定在样品台上)，样品然后高速旋转，转速由胶粘度和希望胶厚度确定。在这样的高速下，胶在离心力的作用下向边缘流动。

涂胶工序是图形转换工艺中初的也是重要的步骤。涂胶的质量直接影响到所加工器件的缺陷密度。为了保证线宽的重复性和接下去的显影时间，同一个样品的胶厚均匀性和不同样品间的胶厚一致性不应超过±5nm(对于1.5um胶厚为±0.3%)。

光刻胶的目标厚度的确定主要考虑胶自身的化学特性以及所要复制图形中线条的及间隙的微细程度。太厚胶会导致边缘覆盖或连通、小丘或田亘状胶貌、使成品率下降。在MEMS中、胶厚(烤后)在0.5-2um之间，而对于特殊微结构制造，胶厚度有时希望1cm量级。在后者，旋转涂胶将被铸胶或等离子体胶聚合等方法取代。常规光刻胶涂布工序的优化需要考虑滴胶速度、滴胶量、转速、环境温度和湿度等，这些因素的稳定性很重要。

在这里说一下，光刻胶的主要成分有一种聚合物(树脂)、敏化剂和溶剂。聚合物在被辐照时结构变化，溶剂使其能被甩胶并在样品表面形成薄膜，敏化剂控制聚合相的化学反应。不含有敏化剂的光刻胶有时称为单元或一元体系，而含有敏化剂使则称为二元体系。溶剂或其它添加物通常不计入元数，因为它们不直接参与光刻胶的光化学反应。

根据性质的不一样，光刻胶可以分为正胶和负胶。

在工艺发展的早期，负胶一直在光刻工艺中占主导地位，随着VLSI IC和2～5微米图形尺寸的出现，负胶已不能满足要求。随后出现了正胶，但正胶的缺点是粘结能力差。

用正胶需要改变掩膜版的极性，这并不是简单的图形翻转。因为用掩膜版和两种不同光刻胶结合，在晶园表面光刻得到的尺寸是不一样的，由于光在图形周围的衍射效应，使得用负胶和亮场掩膜版组合在光刻胶层上得到的图形尺寸要比掩膜版上的图形尺寸小。用正胶和暗场掩膜版组合会使光刻胶层上的图形尺寸变大。

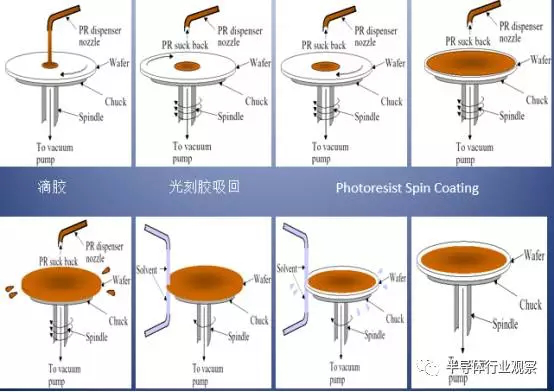

光刻胶涂覆

四、前烘（Soft Bake）

完成光刻胶的涂抹之后，需要进行软烘干操作，这一步骤也被称为前烘。前烘能够蒸发光刻胶中的溶剂溶剂、能使涂覆的光刻胶更薄。

在液态的光刻胶中，溶剂成分占65％－85％。虽然在甩胶之后，液态的光刻胶已经成为固态的薄膜，但仍有10％－30％的溶剂，容易沾污灰尘。通过在较高温度下进行烘培，可以使溶剂从光刻胶中挥发出来（前烘后溶剂含量降至5％左右），从而降低了灰尘的沾污。同时，这一步骤还可以减轻因高速旋转形成的薄膜应力，从而提高光刻胶 衬底上的附着性。

在前烘过程中，由于溶剂挥发，光刻胶厚度也会减薄，一般减薄的幅度为10％－20％左右。

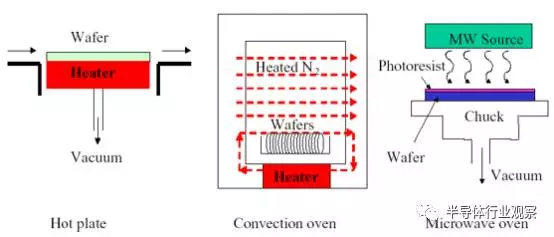

Baking Systems
